PrivatMini-Wörter-Uhr
Nachschau nach 13 Jahren
Translate from German into English (some links may be mistranslated, then turn back to the original site):
Seinerzeit (ca. 2013) entdeckte ich bei Conrad ein "Retro Ping-Pong Spiel zum Selberbauen" vom Franzis-Verlag. Selberbauen war eigentlich zuviel gesagt: die kleine SMD-bestückte Platine war fertig und funktionsfähig. Conrad bietet das Spiel schon lange nicht mehr an. Aber bei Pearl gibt es noch Restposten zu kaufen.
Die Platine ist universell verwendbar. Es gab dazu 2010 einen Programmierwettbewerb für alternative Anwendungen. Dabei kamen viele interessante Projekte heraus.

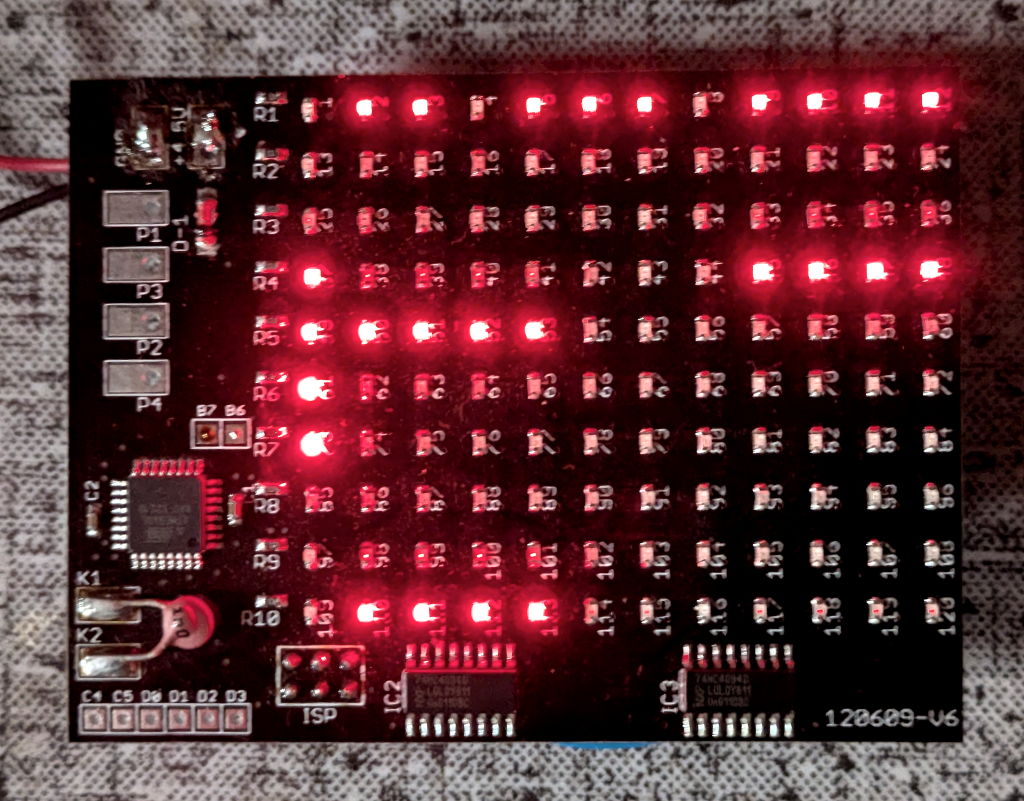

Eine Beschreibung des Originalspiels gibt es hier. Auf der Platine werkelt ein ATMega8 von Atmel. Er steuert 120 Leuchtdioden an, die in 10 Zeilen zu 12 Spalten organisiert sind... und dabei dachte ich damals natürlich sofort an die Wörteruhr. Die sollte sich damit bauen lassen!
Und tatsächlich gab es dafür Vorschläge im Netz. So wirklich gefallen hat mir die Software seinerzeit nicht und so hatte ich eine Eigenentwicklung gestartet. Mein Ziel war, sie funktionell weitestgehend identisch zur großen Wörteruhr zu gestalten.
Eine Vorabversion der Software hatte ich damals veröffentlicht. Dabei ist auch ein leicht ergänztes Schaltbild. Damit die Uhr vernünftig läuft, muss etwas Hardware "nachgerüstet" werden: ein Taster, ein 32768 Hz Uhrenquarz, ein 1nF Kondensator und eine 6-pol. Pfostensteckerleiste.
Vor Kurzem fiel mir der Bausatz in die Hände. Angeschlossen und: FUNKTIONIERT. Perfekt! Die Software ist aus meiner Sicht fertig. Da gibt es nichts zu verbessern.

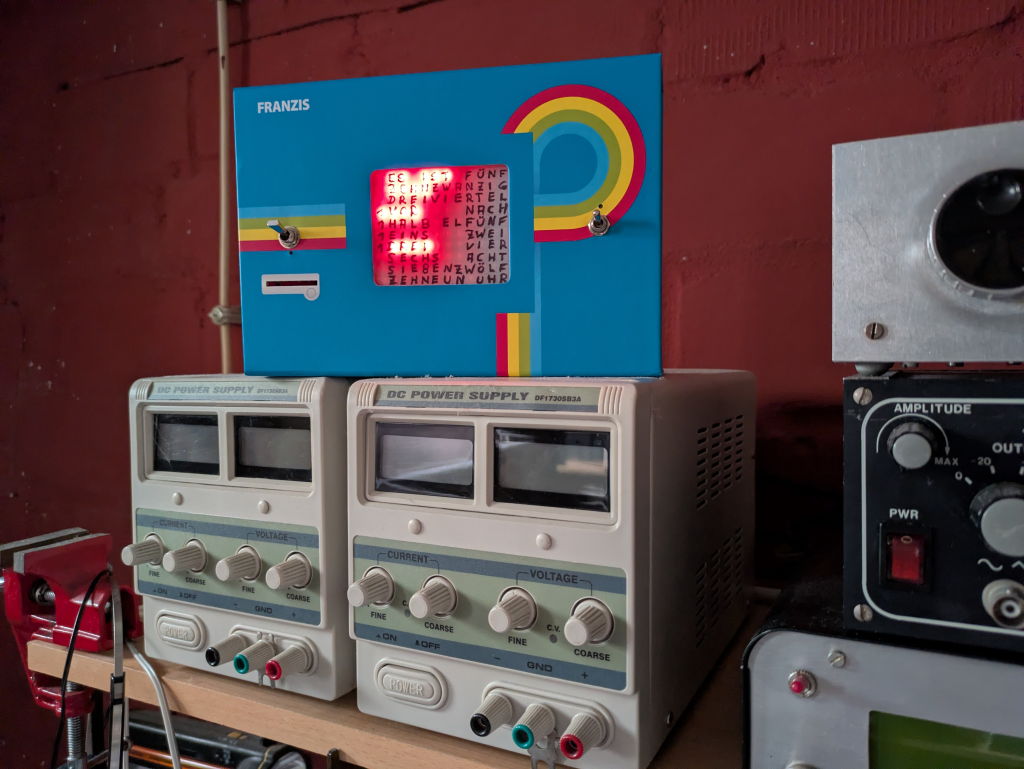

Zur mechanischen Ausführung wollte ich mir noch etwas einfallen lassen. Das ist nie passiert. Es ist schade, dass das schöne Teil bei mir nur so 'rumliegt. Einfachheitshalber könnte man das Original-"Gehäuse" verwenden. Und das "Ziffernblatt" aus mit Filzstiften beschrifteten Transparentpapier machen. Das sieht zwar nicht so schön aus, aber jeder sieht sofort, das es hand crafted ist. Das ist doch gerade wieder modern!
Na ja... Der große Hingucker ist die Uhr so nicht. Für meinen Bastelkeller aber dann doch sehr passend.
Wer baut mir ein schönes Gehäuse?
Wird nicht fortgesetzt!
